智能樓宇對講系統照明電路故障檢修方法

發布時間：2018-07-30   ｜  作者：安居樂智能樓宇對   ｜  來源：智能樓宇對講系統                     瀏覽：

簡介：常見的智能樓宇對講系統有直按式對講系統、數字式對講系統、可視式對講系統三類。智能樓宇對講系統的結構由主機、分機(每戶一個分機)、電控鎖、電源盒和連接系統五部分構成。

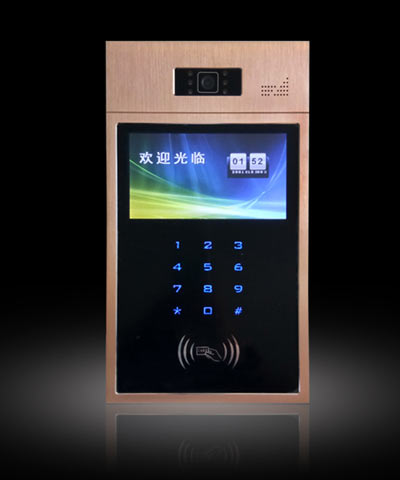

       常見的智能樓宇對講系統有直按式對講系統、數字式對講系統、可視式對講系統三類。智能樓宇對講系統的結構由主機、分機(每戶一個分機)、電控鎖、電源盒和連接系統五部分構成。
       面板照明電路由Q8(C9015)、Q9(C9012)和光敏電阻R33、偏置電阻R3l構成，自動控制主機按鍵面板照明。白天有光照時光敏電阻R33的阻值較大，Q9、Q8均截止，不向面板上的發光二極管提供電壓；夜間無光照時，光敏電阻R33的阻值變小，為Q9的基極提供偏置電流，Q9和Q8均導通，為面板上的發光二極管提供電壓，12只發光二極管發光，向面板提供夜間照明，便于來人操作。
       一是不論白天還是夜間照明二極管常亮，二是不論白天還是夜間照明二極管不亮。若是常亮，故障在照明電源控制電路中，如光敏電阻阻值變小或Q9漏電，造成Q8誤導通，不間斷為照明電路提供電源；若是不亮，主要是照明電源控制電路發生開路故障，如光敏電阻阻值變大或開路，Q8、Q9開路，照明電路串聯的發光二極管開路等。由于照明電路采用6對二極管串聯分壓式連接，若一對二極管失效，就會引起整個照明電路電流中斷，造成不亮故障。
　　可采用遮住或打開照向光敏電阻R33的光線，同時測量Q8集電極電壓的方法，來判斷故障范圍。正常情況下，有光線照射R33時Q8集電極電壓為OV；無光線照射R33時Q8的集電極電壓為11V左右。如果Q8集電極電壓正常，照明二極管仍不亮，故障在照明發光二極管電路中，否則故障在照明電源控制電路中。
　　在整個樓宇對講系統維修中，還可采用代換的方法，以迅速確定故障范圍。一棟樓宇，往往有幾個防盜門，大多采用相同的樓宇對講系統，而一個對講系統中又有多個分機。檢修時可用其他單元樓宇對講系統中的正常主機代換故障系統的主機，用本系統正常的分機代換故障分機的方法，以確定故障范圍。如果懷疑主機電路故障，且在樓宇防盜門上檢修主機不方便時，可將故障系統的電源、主機、電控鎖、分機拆下，拿到維修部維修，按照圖2所示將各部分用導線連接好，進行檢測維修。
